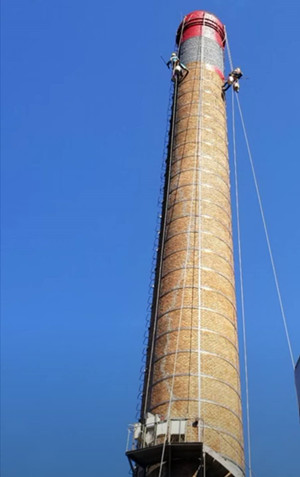

烟囱裂缝维修施工措施：首先，拆除烟囱严重倾斜和开裂的部分烟囱墙壁和顶部及避雷针、爬梯子、避雷下线等。
2.拆除工作完成后，及时清理场地，清洁其余烟囱墙壁的饰面。
3.在堆积和拆除部分烟囱墙之前，首先使用标记为C25的钢筋混凝土现浇水泥环梁加固新老连接处的结构。
4.消除其余部分烟囱壁内壁腐蚀层，用高压泵送水，重新清洁其余烟囱壁内壁。
5.选择100#标准一级红砖，用# 75水泥石灰混合砂浆砌成，根据画集《04G211砖烟囱》的规范恢复到原来烟囱的水平，使用标有C25的钢筋混凝土现场入口。
6、根据阿特拉斯《04G211砖烟囱》的规格制作、安装采访、梯子、梯子及休息台
7、根据Atlas[0x9A 8B]的规范制作、安装避雷针和避雷线
8、对烟囱内壁进行首次人工干燥后，选择13钢丝网，使用460膨胀螺栓，以500毫米的间隔固定在烟囱壁的内壁。
9.在已经挂网的烟囱墙内壁上使用#75水泥混合砂浆擦拭并平整第一面。
10、手动干燥后，使用《04G211砖烟囱》涂抹三种程序(根据设计厚度在5-15mm之间)。
11、手动干燥，选择《钾水玻璃耐酸砂浆混合料》(根据设计要求选择I型、II型或4型5型)，执行3个程序的内壁防腐措施
12、最后，爬上烟囱，避雷引诱下线等除锈，除尘，刷一次铁红防青，再刷两次银粉和油漆。
13、按照规范整顿1个工作日即可使用。
2.1砖烟囱：锅炉上安装湿式除尘器和脱硫设备，湿式除尘器和脱硫设备均为水膜、水浴工艺，砖烟囱在设计时一般是实用的干式除尘器，本来不考虑使用湿式除尘器对烟囱内壁进行有效的耐酸、耐温、防渗透、防腐蚀处理，因此烟气经过水浴后运输，所用煤的硫含量较高，脱硫处理那么，烟也可以在鼓风机的作用下，通过烟囱推入烟囱，直接达到高空排放效果。硫含量高的水蒸气在烟囱内徘徊，砖烟囱主体选择普通材料建筑物，随着时间的推移，这种硫含量高的水蒸气储存在砖砌体中，侵蚀砖砌体，发生变质，严重腐蚀烟囱。2.2钢筋混凝土烟囱：钢筋混凝土烟囱的内衬一般采用耐火砖或页岩砖及标准红砖，由于未考虑使用湿吸尘器和脱硫设备对烟囱内壁进行有效的耐酸、耐渗、防渗透、防腐蚀处理(选择耐酸砖内衬时除外)，因此，使用一段时间后，带有二氧化硫的烟气不会从耐酸内衬砖缝渗透出来，破坏原来应有的结构力，最终导致烟囱内衬开裂
下一篇： 维修烟囱施工操作方法
